水务自动化控制系统是现代水务运营的"数字神经中枢"。它以 PLC（可编程逻辑控制器） 为现场控制核心，以 SCADA（数据采集与监视控制系统） 为集中调度平台，以 远程监控 为管理延伸手段，三者深度协同，构建起覆盖"源—厂—网—户"全流程的自动化闭环，将传统水务从"人盯现场、经验操作"升级为"数据驱动、智能调控"的全新运营模式。

一、PLC：现场控制的"硬核大脑"

PLC是整个自动化系统的现场执行核心，部署于水厂、泵站、阀门井等关键节点，承担实时逻辑运算与设备控制任务。

在水务场景中，PLC需要应对高温、高湿、强电磁干扰等恶劣工况，因此工业级PLC通常具备以下关键指标：

· 工作温度范围：-20℃～60℃，满足极端气候下的稳定运行

· 抗电磁干扰等级：达到 IEC 61000-4 工业四级标准

· 扫描周期：最快可达 1 ms，确保毫秒级闭环响应

· 通信接口：支持 Modbus TCP、PROFINET、EtherNet/IP 等主流工业协议，无缝对接上位系统

PLC在水务中的典型控制任务包括：

· 恒压供水闭环控制——PLC实时采集管网压力传感器信号，通过内置PID算法自动调节变频器输出频率，控制水泵转速，将管网压力波动控制在 ±0.02 MPa 以内，既保障末端水压稳定，又避免超压爆管。

· 智能加药控制——PLC接收原水流量计和水质分析仪（浊度、pH）的实时数据，结合前馈+反馈复合算法，自动调节计量泵冲程与频率。实测数据显示，相比人工投药，PLC自动加药可将药耗降低 10%～20%，出厂水浊度波动收窄至 ±0.1 NTU。

· 滤池自动反冲洗——PLC持续监测滤池水头损失，当差压达到设定阈值（通常 1.5～2.0 m）时，自动按预设时序依次启动气冲、水冲、表面扫洗，整个反冲洗过程约 8～12 分钟，全程无需人工干预。

· 泵组轮换与故障自切——PLC内置泵组轮换逻辑，均衡各台水泵的累计运行时长，延长设备整体寿命。当运行泵发生故障时，PLC在 30秒 内自动切换至备用泵，确保供水不中断。

二、SCADA：全局调度的"指挥中枢"

如果说PLC是"区域大脑"，那么SCADA就是统揽全局的"总指挥"。SCADA系统将分散在各水厂、泵站、管网节点的PLC数据统一汇聚，实现集中监视、远程操控和智能分析。

SCADA系统的核心能力体现在以下四个维度：

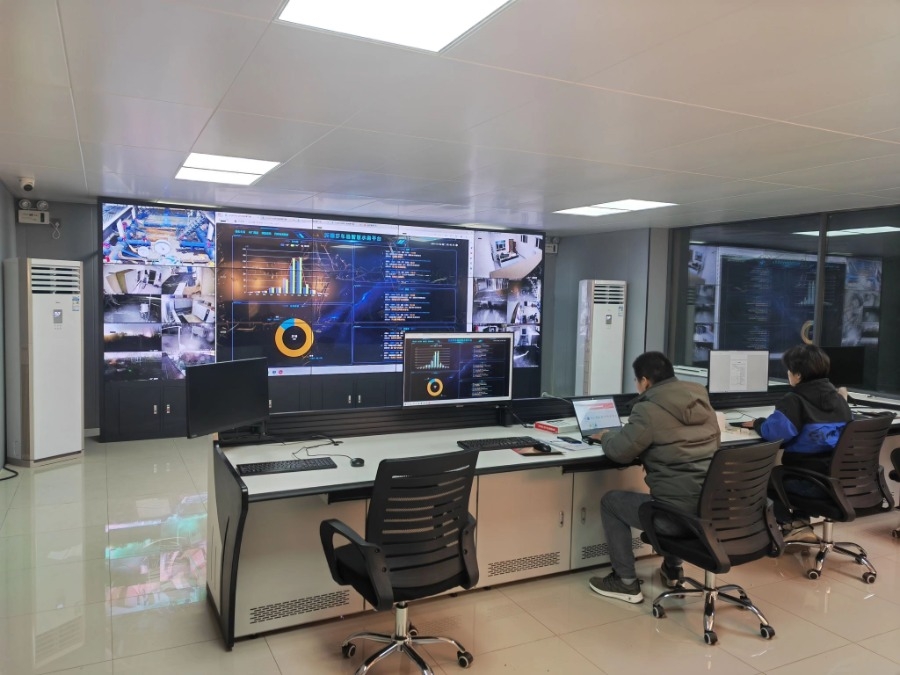

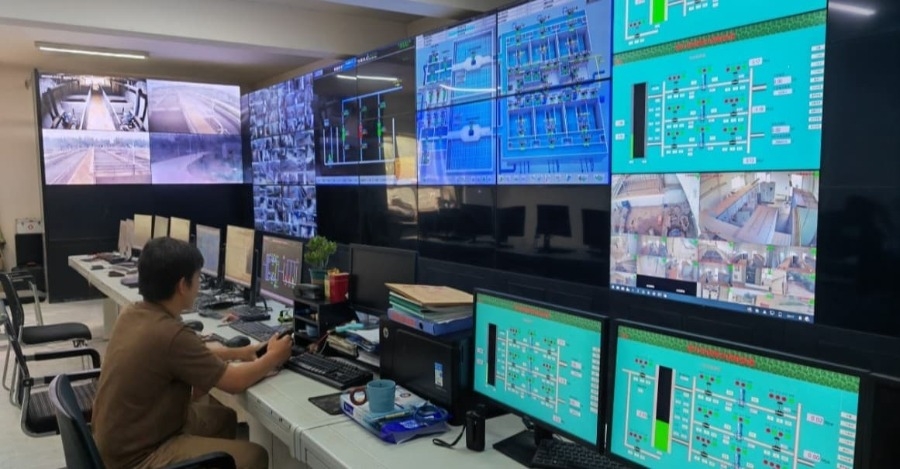

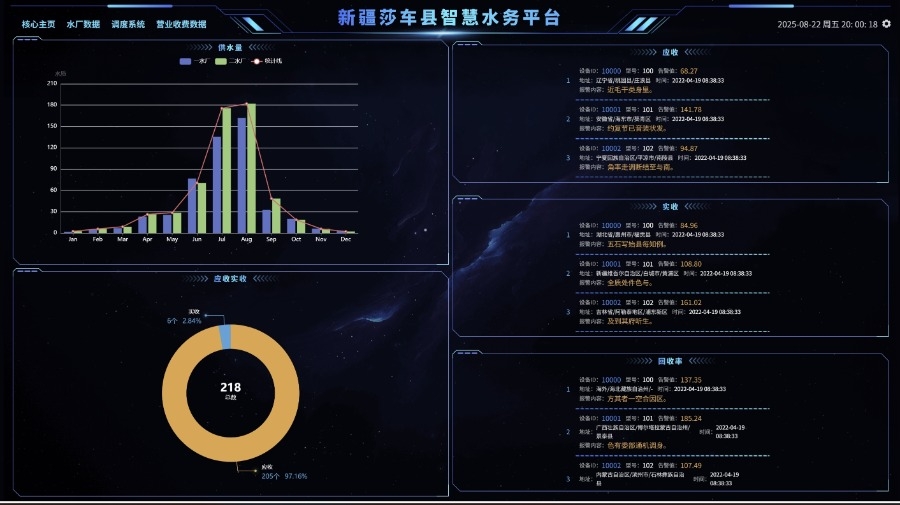

· 全域实时监视——系统以秒级刷新频率采集全厂/全网的压力、流量、液位、水质、电耗等关键参数，通过工艺流程动态图、管网拓扑图、趋势曲线、报警列表等多种可视化界面，让管理人员在监控中心即可"一屏看全局"。

· 远程集中控制——管理人员可通过SCADA平台远程下发控制指令，如启停水泵、调节阀门开度、修改加药设定值等。所有操作均需经过权限验证，系统自动记录操作日志，满足等保 2.0 安全合规要求。

· 智能报警与事件管理——系统支持多级报警策略（提示、预警、紧急），一旦检测到水质超标、设备故障、压力异常等事件，立即通过声光、短信、APP推送等多通道通知责任人。报警响应时间从传统人工巡检的 数小时 缩短至 秒级。

· 历史数据与报表分析——SCADA系统自动存储全部运行数据，保存周期通常不低于 3年，支持任意时间段的历史趋势查询、班组报表自动生成、能耗统计对比等功能，为运营优化和管理决策提供数据支撑。

三、远程监控：打破时空的"管理延伸"

远程监控是PLC与SCADA能力的自然延伸，它将水务管理从"必须到场"解放为"随时随地"。

· Web端与移动端双通道访问——管理人员通过浏览器或手机APP即可实时查看水厂运行画面、管网压力分布、水质数据等关键信息，支持 7×24小时 不间断远程值守。

· 视频联动与可视化巡检——远程监控系统集成视频监控模块，当PLC触发报警时，系统自动调取对应区域的摄像头画面，实现"报警即见画面"，辅助远程判断现场情况，减少不必要的出勤。

· 多厂区统一管控——对于拥有多个水厂、数十个泵站的供水企业，远程监控平台可将所有站点纳入统一视图，实现跨厂区的协同调度。例如在夏季用水高峰，调度中心可一键指令多个水厂同步增开机组，确保区域供水压力均衡。

· 无人值守泵站的安心运行——对于分布广泛、位置偏远的农村供水泵站或管网加压站，远程监控系统实现了真正的"无人值守、有人监管"。系统自动采集数据、自动执行控制逻辑、自动推送异常告警，运维人员仅在需要时到场处置，单站运维成本可降低 60% 以上。

四、三者协同：1+1+1 > 3 的系统价值

PLC、SCADA与远程监控并非孤立存在，而是通过工业通信网络深度耦合，形成分层协同的控制架构：

这种分层架构确保了系统的可靠性与灵活性：即使上位通信中断，PLC仍可独立完成本地闭环控制，保障生产不中断；通信恢复后，SCADA自动补采断点数据，确保数据完整性。

五、典型应用成效

在实际水务项目中，PLC+SCADA+远程监控的协同部署已展现出显著成效：

1、水厂自动化运行率提升至 95% 以上，人工操作频次降低 70%

2、管网漏损率从行业平均 15% 逐步降至 8% 以下

3、综合能耗降低 15%～30%，投资回收期通常为 1.5～2年

4、设备故障响应时间从 48小时 缩短至 4小时 以内

5、出厂水水质达标率稳定在 100%

水务自动化控制系统的价值，不仅在于替代人工，更在于以数据为纽带，将分散的设备、工艺、人员和管理决策串联为一个高效协同的有机整体。PLC确保现场控制的精准与可靠，SCADA赋予全局调度的视野与能力，远程监控则打破了管理的时空边界——三者协同，共同构筑起现代水务安全、高效、智能运营的坚实底座。

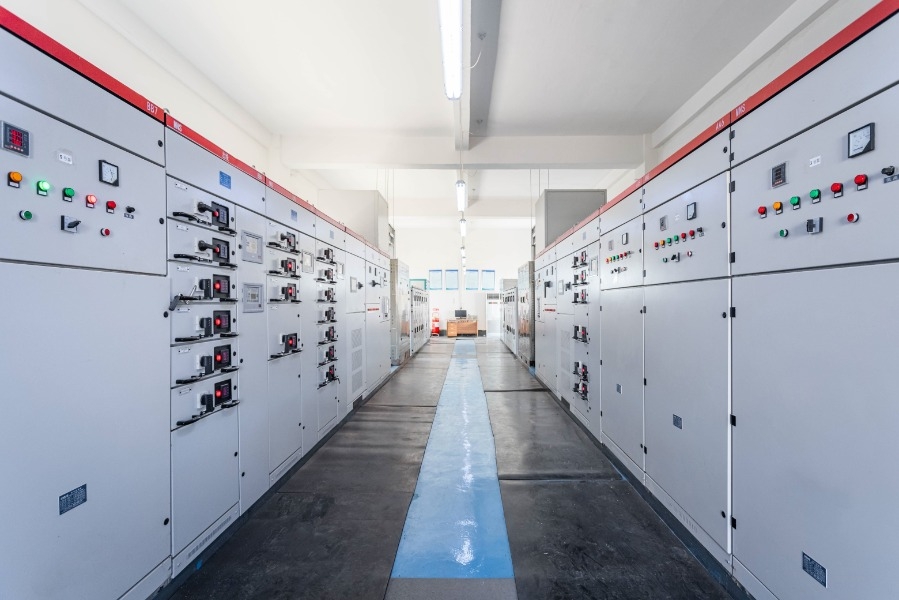

希恒智水深耕水务水利领域，提供从工程设计、生产制造到安装调试的一站式解决方案。核心业务涵盖自来水厂自控系统、污水处理自控系统、防洪排涝及智慧泵站自控系统，以及河道水库水雨情监测系统。同时全自主生产高低压开关柜、PLC控制柜、LCU柜、变频柜、配电柜及配电箱等电气成套设备。我们致力于为您量身定制高品质自控方案及成套设备，欢迎致电13762306167咨询！
