在水厂、污水厂、水利泵站日常运营中，传统人工抄表、现场巡检、人工调节的管理模式，普遍存在数据滞后、响应迟缓、人为误差大、运维成本高等问题。而SCADA数据采集与监视控制系统，是水务自动化、数字化升级的核心上层系统。它依托PLC、智能仪表、工业网络，实现全厂工艺数据实时采集、设备状态可视化、远程监控调度、故障报警与数据归档，是水务项目实现少人值守、稳定降耗、合规运维的核心载体。
需要重点区分：SCADA 主打监控、展示、调度、数据管理，现场设备逻辑控制、联锁保护由PLC完成，即便SCADA系统离线、故障，底层PLC仍可独立保障水处理工艺稳定运行，大幅提升系统容错性与安全性。
一、水厂SCADA系统四层标准架构
水务行业SCADA系统采用分层分布式架构，就地控制、集中管理，层级清晰、稳定性强，适配水厂、污水厂、泵站各类场景。
| 系统层级 | 核心硬件/软件 | 核心功能 | 关键技术指标 |
|---|---|---|---|
| 现场感知控制层 | PLC控制柜、水质仪表、传感器、泵阀设备 | 采集液位、流量、水质、压力数据，执行就地自动控制与联锁保护 | I/O点位预留15%-20%余量，设备扫描周期≤10ms |
| 网络传输层 | 工业交换机、光纤、工业4G/5G模块 | 实现现场设备与中控室双向数据传输，保障数据实时互通 | 数据刷新周期2-5秒，支持Modbus、OPC UA主流协议 |
| SCADA监控调度层 | 工控机、组态软件、监控大屏、服务器 | 工艺可视化、远程操控、分级报警、趋势分析、数据存储 | 支持万级数据点，可配置双机热备无缝切换 |
| 上层业务对接层 | 数据库、智慧水务平台接口 | 自动报表、数据上传、多站点集中调度、监管数据对接 | 标准化接口，可无缝对接各类智慧水务管理平台 |
二、水厂SCADA系统核心功能
2.1 全流程可视化监控
SCADA组态画面1:1还原水厂取水、沉淀、过滤、加药、消毒、送水全工艺流程，实时展示浊度、余氯、pH、流量、管网压力、水池液位等核心参数，彻底替代人工抄表、纸质台账，实现厂区工况“一屏全景掌控”。
2.2 远程监视与精准调度
运维人员可在中控室远程查看设备运行状态、调整工艺参数、启停泵组与阀门，支持账号权限分级管理，规避误操作风险。系统仅下发调度设定值，精准控制由底层PLC闭环执行，兼顾灵活性与安全性。
2.3 分级故障报警与追溯
支持设备故障、水质超限、压力异常、通信中断等多类型报警，按紧急、重要、普通分级弹窗+声光提示，自动记录报警时间、故障类型、恢复状态，形成完整故障日志，方便运维追溯与隐患排查。
2.4 数据存储与智能报表
系统自动常年存储工艺、水质、能耗、设备运行数据，可自由调取历史趋势曲线，自动生成日报、月报、年报，支持Excel导出，完全满足水务企业日常运维、环保监管、安全生产归档需求。
2.5 操作留痕与安全审计
所有远程操控、参数修改、设备启停操作全程留痕，记录操作账号、时间、内容，实现全流程可追溯，符合水务行业安全生产标准化审计要求。
数据统计显示，落地SCADA系统后，水厂现场巡检工作量可减少50%-60% ，故障响应时间从小时级缩短至3分钟内，大幅降低人工与运维成本。
三、项目案例
湖南希恒智水深耕水务自动化与SCADA监控领域，专注水厂、污水厂、泵站监控系统定制落地，适配南北复杂工况，拥有大量落地实战项目。

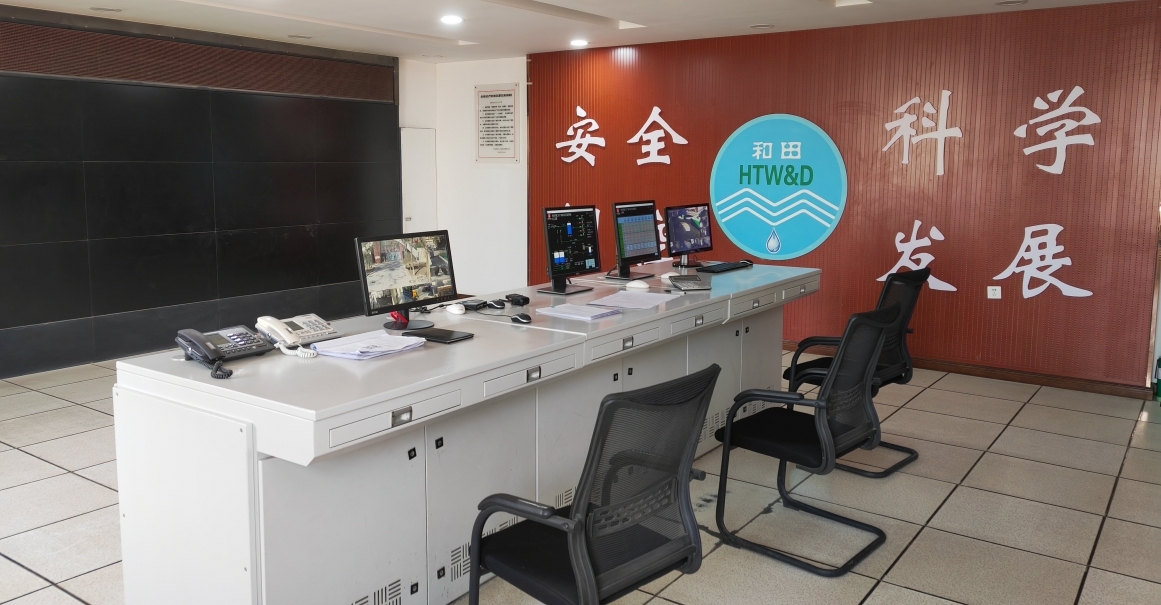

案例一：新疆和田市水厂SCADA监控改造项目
针对和田市市政水厂老旧监控缺失、数据不互通、依赖人工操作的问题，希恒智水搭建全套SCADA监控系统，对接全厂PLC自控设备，实现制水全流程可视化监控、参数远程调节、故障自动报警、数据自动归档。系统适配当地风沙、温差大的恶劣工况，改造后实现少人值守，供水稳定性大幅提升，运维人力成本降低40%以上。

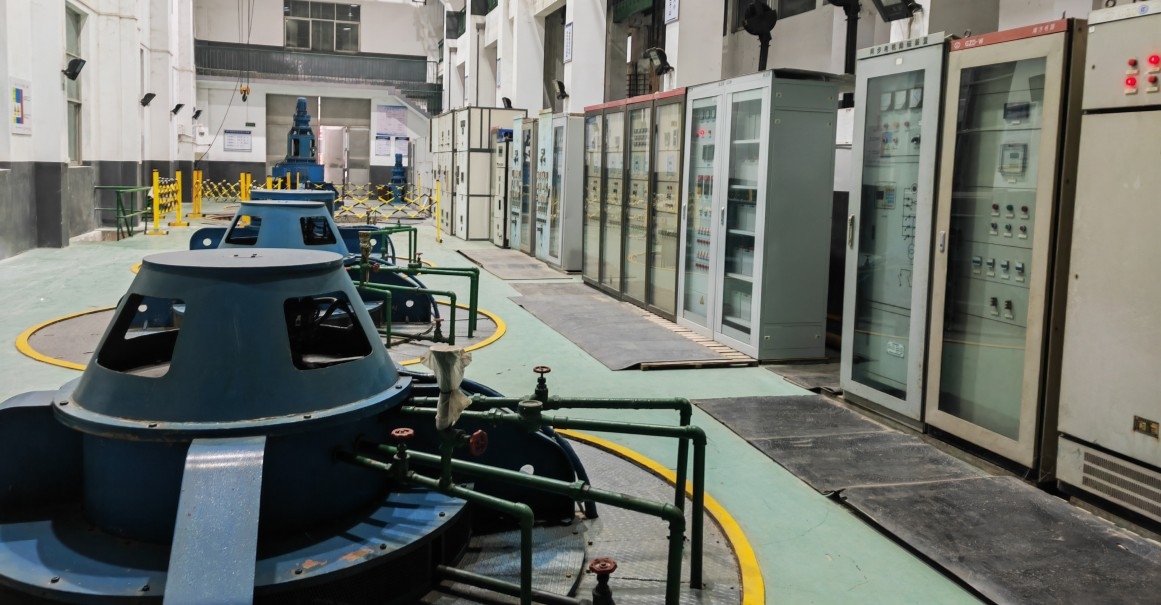

案例二：湖南株洲建宁泵站SCADA调度项目
为株洲建宁防汛排涝泵站搭建专属SCADA监控调度系统，整合液位监测、泵组运行、设备状态、报警预警等功能，实现泵站无人值守、远程调度、汛期快速响应。系统可实时上传运行数据，故障秒级报警，大幅提升城市防汛排涝应急效率，保障区域汛期安全。
四、SCADA系统建设实施要点
1. 前期设计梳理完整点位清单，预留15%-20%备用点位，适配后期设备扩容、工艺改造需求；
2. 厂区主干网络采用光纤传输，偏远泵站搭配工业无线通信，搭建双链路冗余，保障数据稳定；
3. 精细化划分操作权限，关键参数修改、设备启停增设二次确认，杜绝人为误操作；
4. 定期备份系统数据库，重点项目配置双机热备，避免数据丢失、系统宕机；
5. 采用单点调试+全流程联调模式，模拟各类故障场景，完成运维人员实操培训。
FAQ
Q1：SCADA系统和PLC控制系统是什么关系？有什么区别？
A： 二者相辅相成、分工不同。PLC是现场控制核心，负责设备启停、工艺调节、安全联锁等底层实操工作；SCADA是上层监控管理平台，负责数据展示、远程调度、报警管理、数据报表。简单来说，PLC负责“做事”，SCADA负责“管事、看数据”，SCADA故障不会影响PLC现场正常生产运行。
Q2：老旧水厂、泵站可以升级加装SCADA系统吗？会不会影响正常运营？
A： 所有老旧水务设施均可升级SCADA监控系统，无需全盘更换原有设备。只要现有PLC、仪表支持通用通信协议，即可直接对接接入；老旧不兼容设备可分阶段替换。希恒智水采用不停产、分区域施工模式，全程不影响供水、排涝正常运营，适配各类老旧厂区改造场景。
Q3：小型水厂有必要搭建SCADA系统吗？投入成本高吗？
A： 小型水厂同样适配轻量化SCADA方案，无需配置高端服务器和大屏，采用工控机+常规显示器即可实现全套监控、报警、报表功能，投入成本低、落地快。搭建后可大幅减少人工巡检工作量，稳定出水水质，降低能耗药耗，短期即可收回改造成本，是小型水厂数字化升级的最优方案。
