在水厂、污水厂、泵站等水务设施运行中，传统人工操作面临人力成本高、响应慢、精度低等痛点。水务自动化控制系统从根本上改变了这一局面。它是如何工作的？由哪些硬件构成？本文从技术视角深入解析。
一、定义与本质
水务自动化控制系统是以PLC（可编程逻辑控制器）为核心，结合现场仪表、执行机构、上位监控软件和工业通信网络，对水务生产过程实现自动检测、调节、控制和保护的一体化工程系统。
最本质的区别在于闭环控制——传感器实时采集参数，控制器自动调节执行机构，使参数稳定在目标范围，全程无需人工介入。
以恒压供水为例：传统模式操作工手动开关泵，压力波动大、能耗高；自动化模式下，压力变送器实时监测，PLC通过PID算法自动调节水泵变频器，压力波动控制在±0.01MPa以内，节能 20%-30% 。
据行业统计，采用自动化系统后，水务设施人工成本降低40%-60%，运行能耗下降15%-25%，设备故障率减少30%以上。
二、硬件组成
一套完整的水务自动化控制系统分为现场层、控制层、监控层三个层级：
| 层级 | 设备类别 | 典型产品 | 核心作用 | 性能指标 |
|---|---|---|---|---|
| 现场层 | 仪表+执行机构 | 电磁流量计、液位计、pH计、电动阀、变频器 | 数据采集与执行 | 精度±0.5%~±1% |
| 控制层 | PLC+控制柜 | 西门子S7-1200/1500、三菱Q系列、IP54防护柜体 | 逻辑运算控制 | 扫描周期<10ms |

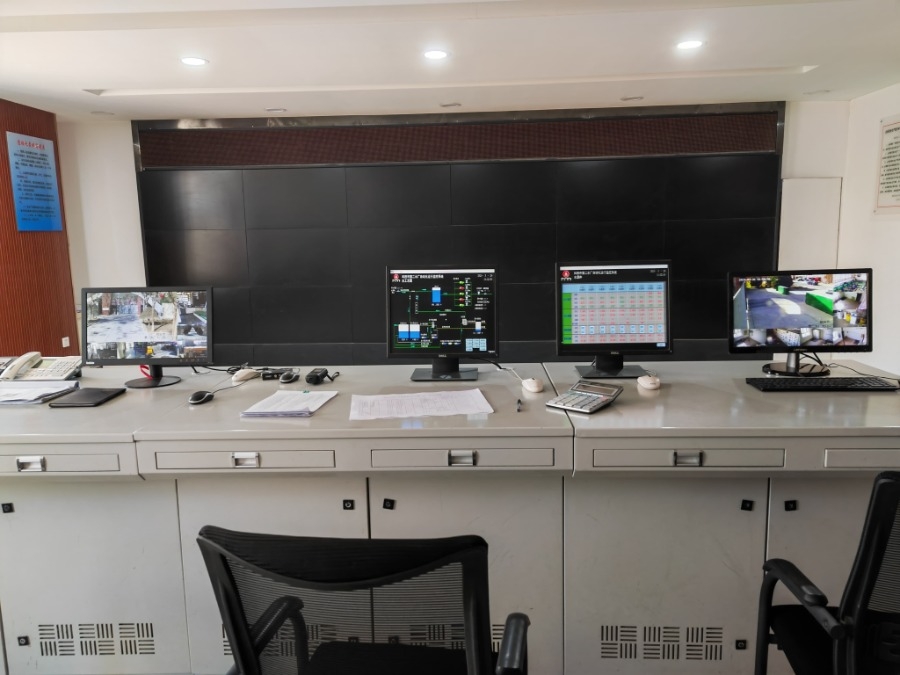

| 监控层 | 工控机+软件 | 研华工控机、WinCC、组态王 | 监控与数据管理 | 24小时连续运行 |
PLC控制柜是系统的"心脏"，集成了PLC主机、I/O模块、电源、继电器、接触器等元器件，是弱电转强电的关键设备。湖南希恒智水自主研发的PLC控制柜，采用IP54及以上防护等级，兼容主流PLC平台，布线严格遵循GB 50093施工规范，已在全国数十个项目稳定运行。
现场仪表是系统的"感官"，分为过程参数仪表（流量计、压力变送器、液位计）和水质分析仪表（pH计、浊度仪、余氯仪、DO仪）。
三、核心控制功能
水务自动化控制系统包含多种复杂控制策略：
· 恒压供水控制： 压力变送器实时采集出水压力，PLC通过PID算法调节水泵变频器，控制精度±0.01MPa，节电 20%-40% ，支持泵组自动轮换。
· 曝气DO闭环控制： 曝气是污水厂能耗最高环节，占总能耗 50%-70% 。DO闭环控制通过在线DO仪监测溶解氧，自动调节鼓风机转速，DO控制精度 ±0.2mg/L，曝气能耗降低 15%-25% 。
· 加药自动控制： 通过进水流量、水质等前馈信号结合出水反馈，自动调节加药泵频率，实现精准投加。典型应用包括混凝剂、除磷剂、消毒药剂投加等。
· 联锁保护逻辑： 包括低液位停泵、故障自动切换、超限报警、停电恢复自启动等，保障系统安全运行。
四、应用场景特点
不同场景控制重点和技术要求差异明显：
| 应用场景 | 控制重点 | 技术难点 | 典型回路数 |
|---|---|---|---|
| 自来水厂 | 水质稳定、节能降耗 | 投药精度、滤池控制 | 30~80个 |
| 污水处理厂 | 工艺稳定、达标排放 | 曝气控制、污泥处理 | 50~150个 |
| 泵站 | 可靠运行、防汛安全 | 液位控制、设备轮换 | 10~30个 |
| 工业废水 | 耐冲击、达标排放 | 成分复杂、波动大 | 40~100个 |
水厂自控侧重"稳"，污水厂自控侧重"准"，泵站自控侧重"可靠"。
五、项目案例
湖南希恒智水深耕水务自动化领域，拥有从方案设计、设备制造到安装调试、运维服务的全流程能力，项目覆盖水厂、污水厂、泵站等多种场景。
案例一：新疆和田市水厂自控系统
和田市水厂是当地重要民生供水设施，原系统依赖人工操作，水质波动大、能耗偏高。希恒智水提供全套自动化解决方案，覆盖取水、混凝沉淀、过滤、消毒、送水全流程。针对新疆昼夜温差大、风沙多的特点，控制柜采用高防护等级设计，关键元器件选用宽温型产品。
实施成效： 出厂水浊度稳定在0.5NTU以下，合格率100%；加药量减少10%-15%；泵房节电约20%；运行人员从10人精简至4人。
案例二：新疆莎车县污水自控系统
莎车县污水处理厂采用AAO工艺，原系统依赖操作工经验，曝气、加药控制粗放，能耗高、水质不稳定。希恒智水建设了覆盖全工艺流程的自动化系统，核心策略包括曝气DO闭环控制、回流泵自动调节、污泥脱水联动控制、全厂联锁保护与故障预警等。采用西门子PLC为主控制器，组态软件搭建监控画面。
实施成效： 出水稳定达一级A标准，达标率100%；曝气能耗降低约 20% ，全厂综合电耗下降约 15% ；除磷药剂消耗减少约 18% ；运维人员减少约 50% 。
六、选型设计与施工要点
建设高质量自动化控制系统，需从四个环节严格把控：
1、设计阶段：充分了解工艺需求，合理规划I/O点位（预留 15%-20% 备用），制定详细控制逻辑；
2、设备选型：核心设备选用知名品牌，防护等级匹配安装环境（室内IP54，户外IP65）；
3、施工安装：严格遵循施工规范，强弱电分开布线，做好屏蔽接地；
4、调试运行：先单体调试再联动调试，逐步优化参数，做好人员培训。
FAQ
Q1：PLC控制柜为什么要定制？
A： 水务项目工艺差异大，控制点数、I/O类型、通信协议、安装环境都不同，标准柜很难完全匹配。定制柜可根据需求优化布局，既保证功能完整又避免浪费。
Q2：老厂自动化改造会影响正常生产吗？
A： 专业改造方案采用分阶段、分区域施工，最大限度减少影响。先安装仪表和控制柜（不停水），再逐台设备切换（短时停水），最后整体联调。
Q3：自动化系统的数据能接入智慧水务平台吗？
A： 完全可以。正规系统都支持Modbus TCP、OPC UA等标准通信协议，可将数据上传至上级智慧水务平台。建议建设时预留好通信接口。
Q4：一套自动化系统使用寿命是多久？
A： PLC等核心设备设计寿命一般10-15年，仪表传感器约3-5年（需定期校准或更换），控制柜柜体可用15年以上。实际寿命与运行环境、维护水平密切相关。
